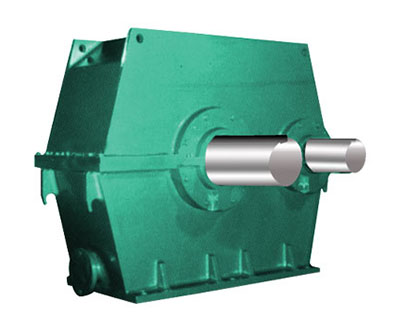

MBY边缘传动减速机

规格型号：MBY710~1000、MFY100~250、ZD40~70、JDX560~1000、JQS3550、800PS、KH600-1000、ZSY系列等多种规格型号。可与各种球磨机配套使用。

MBY边缘传动减速机波发生器H是一个杆状部件，其两端装有滚动轴承构成滚轮，与柔轮1的内壁相互压紧。柔轮为可产生较大弹性变形的薄壁齿轮，其内孔直径略小于波发生器的总长。波发生器是使柔轮产生可控弹性变形的构件。当波发生器装入柔轮后，迫使柔轮的剖面由原先的圆形变成椭圆形，其长轴两端附近的齿与刚轮的齿完全啮合，而短轴两端附近的齿则与刚轮完全脱开。周长上其他区段的齿处于啮合和脱离的过渡状态。当波发生器沿图示方向连续转动时，柔轮的变形不断改变，使柔轮与刚轮的啮合状态也不断改变，由啮入、啮合、啮出、脱开、再啮入……，周而复始地进行，从而实现柔轮相对刚轮沿波发生器H相反方向的缓慢旋转。工作时，固定刚轮，由电机带动波发生器转动，柔轮作为从动轮，输出转动，带动负载运动。在传动过程中，波发生器转一周，柔轮上某点变形的循环次数称为波数，以 n 表示。常用的是双波和三波两种。双波传动的柔轮应力较小，结构比较简单，易于获得大的传动比。故为目前应用最广的一种。传动精度高。这是因为谐波齿轮传动中同时啮合的齿数多，误差平均化，即多齿啮合对误差有相互补偿作用，故传动精度高。在齿轮精度等级相同的情况下，传动误差只有普通圆柱齿轮传动的1/4左右。同时可采用微量改变波发生器的半径来增加柔轮的变形使齿隙很小，甚至能做到无侧隙啮合，故谐波齿轮减速机传动空程小，适用于反向转动。
